Curvi Line

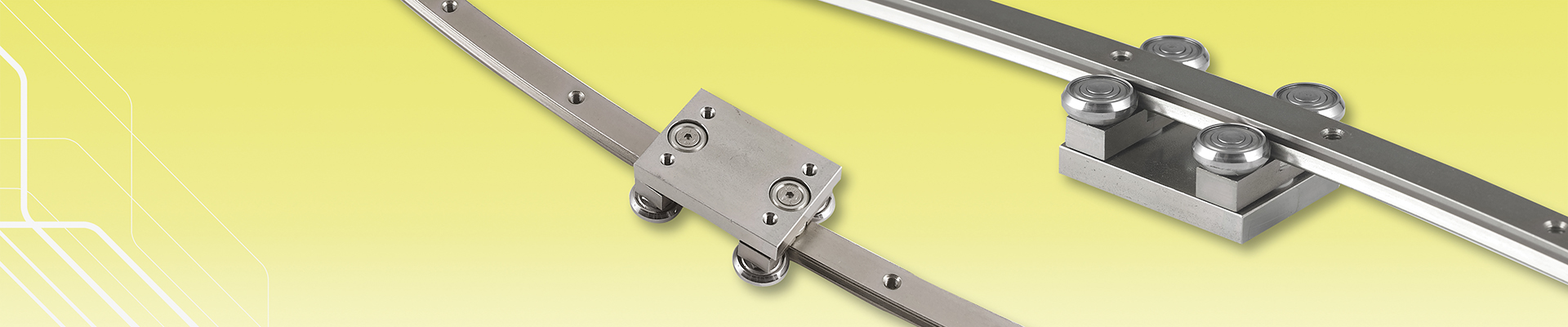

Curvi Line er et lineærføringssystem med kurvede baner beregnet for alle ikke-lineære spesialbevegelser. Systemet skreddersys til hver enkelt applikasjon, noe som gir en svært fleksibel og økonomisk løsning.

Skinnene finnes i to størrelser med bredde på 16 mm eller 23 mm. Minste radius er 120 mm for uherdede skinner. For herdede skinner er minimum radius 300 mm for størrelsen 16 mm og 400 mm for størrelsen 23 mm. Vognene har enten tre eller fire ruller og takler belastningen gjennom hele bevegelsen. Flyttbare rullebeslag med en kombinasjon av konsentriske og eksentriske ruller sikrer jevn gange selv med en kompleks bane. Skinnene kan bestilles med konstant eller variabel radius.

Konstant radius

Utformingen av CKR-skinnene tilsvarer en seksjon av en full sirkel.

Variabel radius

CVR-skinnen er en variabel kombinasjon av ulike radier og rette partier.

  1. Forsinket stålvogn
  2. Forsinket skinne
  3. Ruller av lagerstål

Korrosjonsbeskyttelse

Curvi Line finnes forsinket og i rustfritt stål. For øket korrosjonsbeskyttelse kan vi på forespørsel tilby applikasjonsspesifikk overflatebehandling, f.eks. fornikling med godkjennelse for bruk i næringsmiddelindustrien. Kontakt Rollco for mer informasjon.

Egenskaper

  • Mulig å kombinere rette og buede seksjoner i en sammenhengende bane.
  • Vogner med fire ruller, ordnet parvis, kan takle belastningen over hele skinnelengden.
  • Tilpasset i henhold til applikasjonskrav.
  • Finnes i rustfritt stål.

Anvendelsesområder

  • Pakkemaskiner
  • Innvendige dører i tog
  • Innvendige dører i skip
  • Næringsmiddelindustrien
