Compact Rail

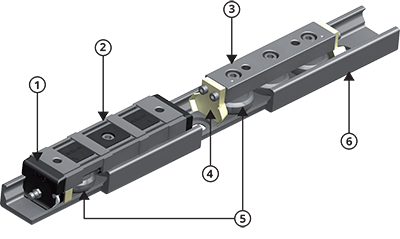

Compact Rail er et system som består av skinner og vogner med ruller. Skinnene er laget av herdet stål og vognene finnes i stål eller støpt aluminium.

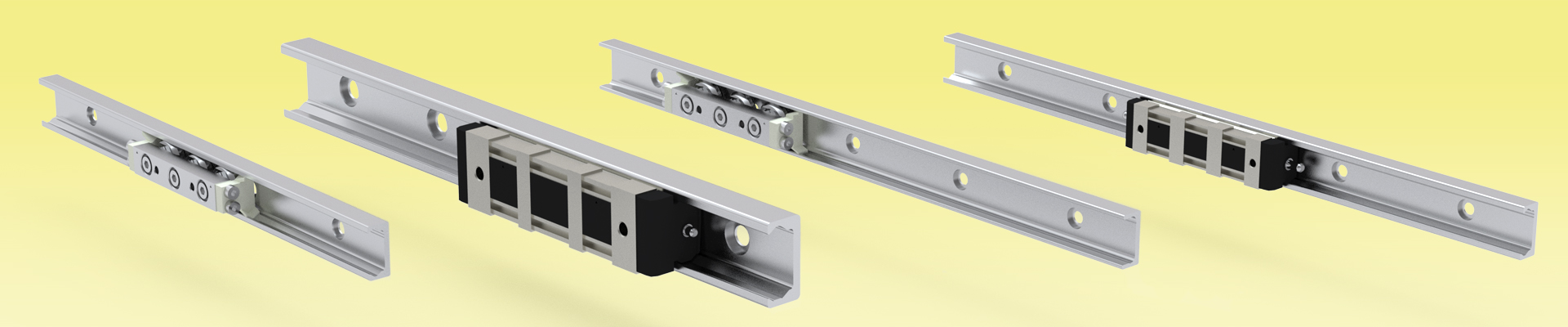

Det finnes fire størrelser på skinnene og mange ulike varianter og lengder på vognene. Compact Rail består av tre produktserier; styrende skinne, vinkelkompenserende skinne og flytende skinne. Alle produkter er tilgjengelige sinkbelagt, og nikkelbelagte versjoner er tilgjengelig på forespørsel. Vognene har ulikt antall ruller, avhengig av last og moment i applikasjonen.
Compact Rail-systemet er designet for å kunne ta opp både parallellitetsfeil og vinkelfeil i konstruksjoner, og på denne måten minske montasjetiden.
AKSIELLE PARALLELLITETSAVVIKELSER
Problemet oppstår ofte på grunn av parallellitetsulikheter på monteringsflatene, og resulterer i høy belastning på vognen og minsker levetiden drastisk. Bruken av styrende skinne og flytende skinne (T+U-system) løser problemet med parallellitetsfeil. En kombinasjon av kompenserende skinne og en flytende skinne (K+U-system) løser problemet med parallellitetsfeil og vinkelfeil.

-
EGENSKAPER
- Kompakt størrelse
- Stille gange
- Korrosjonsbestandig overflate for lang levetid
- Herdede og slipte lagerbaner
- Selvjusterende i to plan
- Høy driftshastighet
- Bredt temperaturområde
- Enkel justering av vognene i skinnene
- Zinkbelagt, nikkelbelagte tilgjengelig på forespørsel
-
APPLIKASJONSOMRÅDER
- Skjæremaskiner
- Medisinteknikk
- Forpakningsmaskiner
- Belysningsutstyr
- Bygg og maskinteknikk (dører, beskyttelsesdeksel, o.l.)
- Industriroboter
- Automasjon
- Materialhåndtering
-
