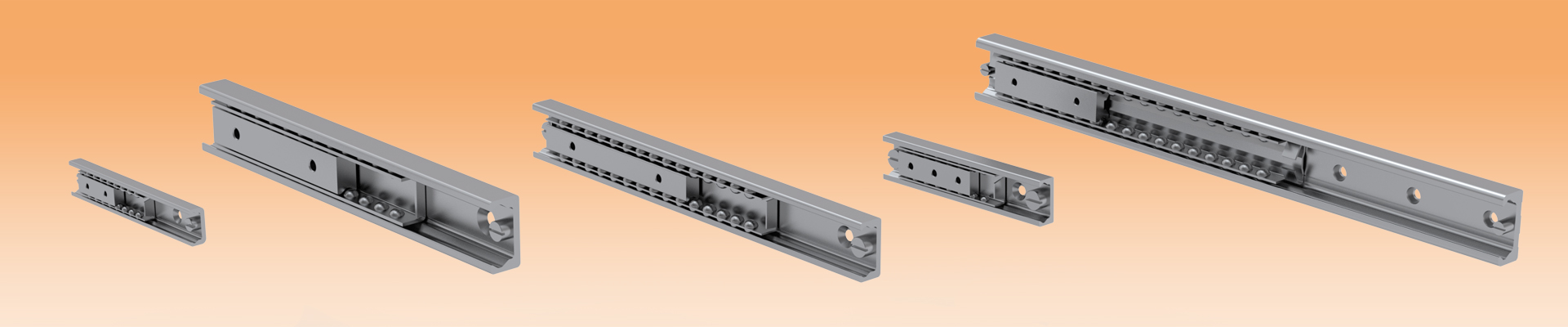

Easyslide

Kompakt og robust lineærstyring for applikajsoner med begrenset plass. Systemet består av en C-formet skinne med enkle, doble eller synkroniserte løpere med ettersirkulerende kuler. De innvendige herdede løperbanene gjør at systemet takler høy belastning og vibrasjoner.

Skinnene finnes i fem ulike størrelser. Lengden spesialtilpasses etter behov. Det er mulig å få ulike slaglengder med samme instalasjonsmål.

Easyslide finnes i tre versjoner.


SN LINEÆRLAGER MED ENKEL LØPER – VERSJON 1

Dette lineærlageret består av en styreskinne og en løper som flytter seg i en kuleholder i skinnen. Høy lastekapasitet, kompakt tverrsnitt og enkel montering kjennetegner denne produktserien.

SN LINEÆRLAGER MED FLERE USYNKRONISEREDE LØPERE – VERSJON 2

En variant med flere løpere, som hver og en flytter seg i en egen kuleholder, uavhengig av hverandre i skinnen. Løper- og slaglengden kan variere for de ulike løperne i samme skinne.

SN LINEÆRLAGER MED FLERE SYNKRONISEREDE LØPERE – VERSJON 3

Flere løpere i en feles kuleholder i samme skinne. Lengden på løperne kan variere og sammen danne en enhet som gir samme slaglengde.



  1. Løper
  2. Kuleholder
  3. Skinne
  • EGENSKAPER

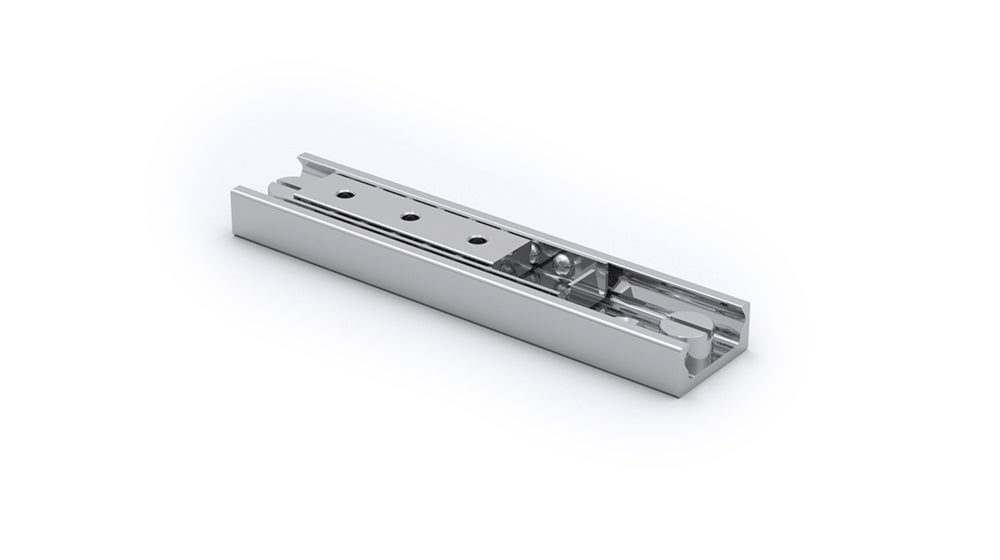

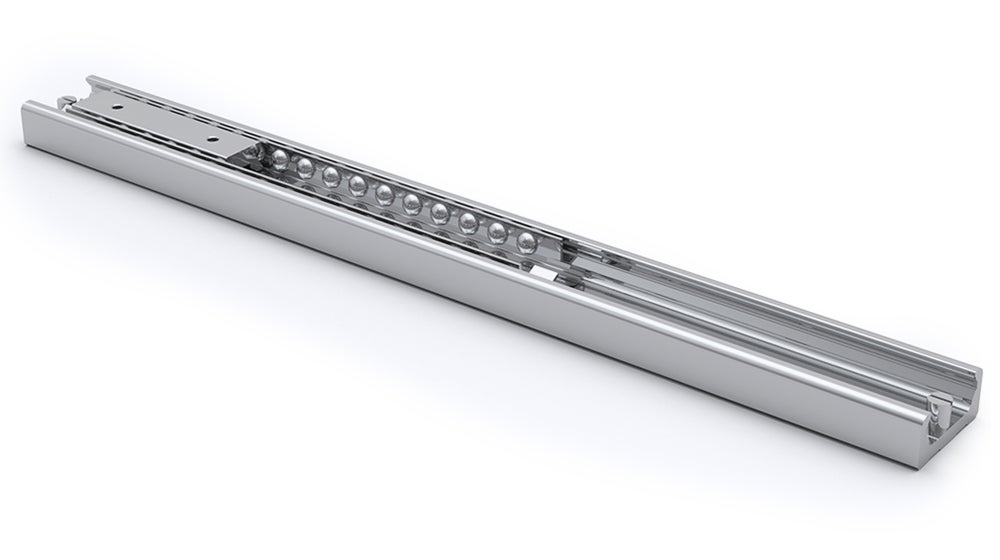

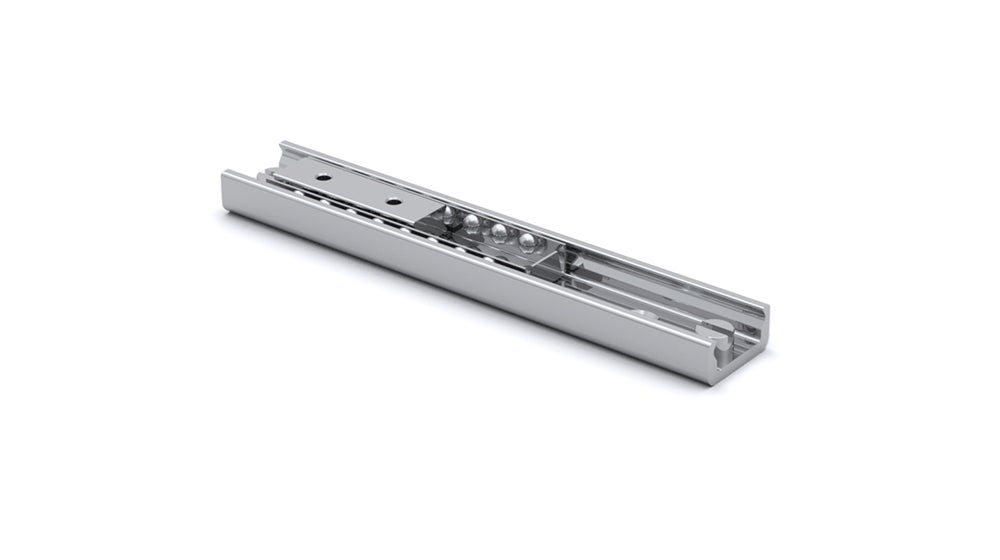

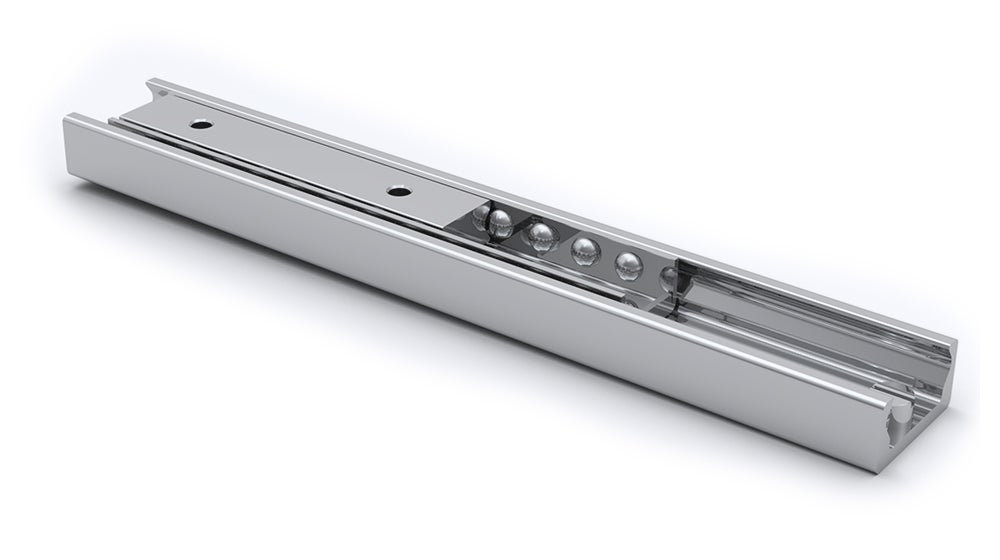

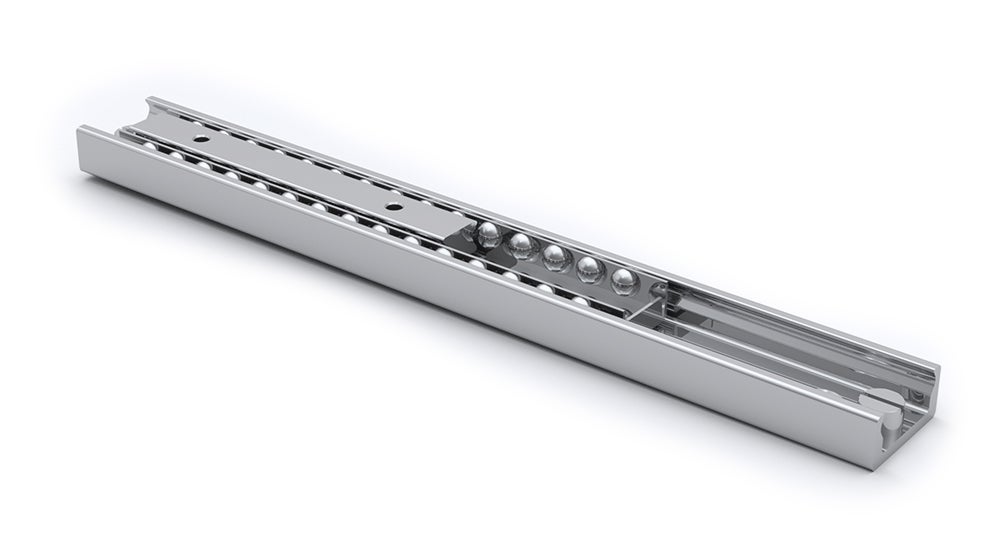

    • Størrelser: 22, 28, 35, 43, 63
    • Induksjonsherdede løpebaner
    • Skinner og løpere av kaldvalset lagerstål
    • Kuler av herdet stål
    • Kuleholder i stål
    • Maksimal driftshastighet 0,8m/s
    • Temperaturområde: -30 °C til +170 °C
    • Elektrolytisk zinklegering iht. ISO 2081; ytterlige korrosjonsbestandighet som tilvalg.
  • APPLIKASJONSOMRÅDER

    • Transportindustrien (f.eks. dører på busser og tog, setejusteringer, interiør)
    • Bygg- og maskinteknikk (f. eks. kapslinger og dekkslinger)
    • Medisinteknikk (f.eks. røntgenutstyr, sykehusbord)
    • Bilpåbygg
    • Logistikk (f. eks. håndteringsutstyr)
    • Forpakningsmaskiner (f.eks. næringsmiddelindustrien)
    • Spesialmaskiner
