SKINNEFØRINGER HRC/ARC/ERC

Kulekjede som alternativ

Skinneføringer med kulekjede som alternativ for størrelse 15-45. I HRC/ARC/ERC systemen er de fire rekkene med stålkuler arrangert i en O-form som gir 45 graders kontaktvinkel til skinnen, noe som gjør at skinneføringen oppnår like høy bæreevne i alle fire retninger. Skinneføringen har også større og flere stålkuler som øker lastekapasiteten, dreiemomentet og torsjonsstivheten.

HRC O-form vs X-form

O-form                                                               X-form

Stillegående drift og forlenget levetid med kulekjede

Skinneføringer med kulekjedeskinne holder kulene adskilt i vognen og tilbyr høy kontaktflate mellom kuler og kulekjede, noe som bidrar til å holde smøremiddelfilmen intakt og gir lavt støynivå med forlenget levetid. Kulekjeden påvirker ikke vognens dimensjoner, så de kan brukes på samme type skinner.

Skinneføring med kulekjede

Skinneføring med kulekjede

Tradisjonell skinneføring

Tradisjonell skinneføring

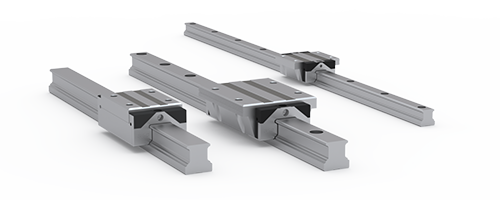

Skinneføring HRC/ARC/ERC

  1. Integrert smørepute (øvre)
  2. Endekappe
  3. Slitesterk endetetning med lav friksjon
  4. Integrert smørepute (nedre)
  5. Kulekjede
  6. Forsterkningsplate i rustfritt stål


Støvtett design

Fullstendig forseglet design bidrar til å forhindre støvinntrengning og redusere tap av smøremiddel, noe som ofte resulterer i lengre levetid.

Forsterkningsplate

L-formede forsterkningsplatene i rustfritt stål med bunnlåser bidrar til å dekke og styrke endeplaten, noe som tillater høyhastighets/sterkere støtapplikasjoner.

HRC Forsterkningsplate

Keramiske kuler med flere fordeler

I samarbeid med CeramicSpeed tilbyr vi en oppgradering av ditt system med keramiske kuler og/eller overflatebehandlingsløsninger. CeramicSpeed langtidsbelegningene gir ekstremt høy korrosjonsbestandighet og slitasje- og friksjonshemmende egenskaper. Keramiske kuler er ikke-etsende og lette, og gir høy holdbarhet. Kontakt oss for ytterligere informasjon.


LES MER OM SKINNEFØRINGER PÅ VÅR BLOGG Icon_Blog.png

MER INFORMASJON
EGENSKAPER
  • Stille med lang levetid.
  • Høy dynamisk bæreevne og høy lastekapasitet.
  • Utmerket dynamisk ytelse: når Vmax 10 m/s, maks 450 m/s2 uten kulekjede
  • Forsenkede monteringshull ovenfra, alternativt gjengede hull nedenfra
  • Støvtett design.
ANVENDELSESOMRÅDER

Skinnestyringer har et bredt anvendelsesområde. De er egnet for de fleste applikasjoner som trenger en lineær bevegelse. Du kan finne dem i:

  • Ulike typer maskinkonstruksjoner
  • Materialhåndtering
  • Pakkemaskiner
  • Robotløsninger
  • Plukkelinjer




LAST NED VÅR SKINNEFØRINGSGUIDE

Alt du trenger å vite når du velger skinnestyring.
