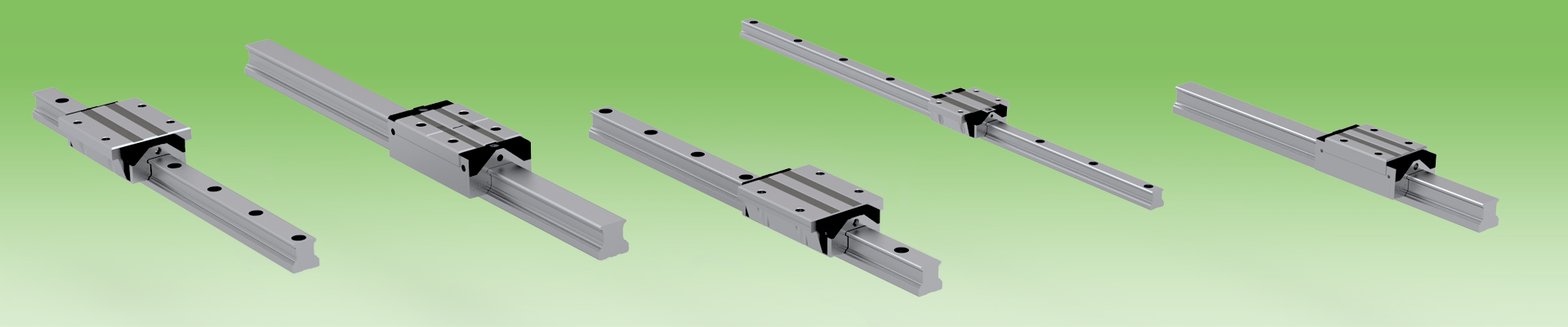

Skinneføringer HRC/ARC/ERC

Kulekjede som alternativ

Skinnestyringer med kulekjede for ekstremt stille og lett gange. Systemet har en O-konfigurasjon, hvilket gjør det til et utmerket valg for installasjoner med bare en skinne. Kulekjeden holder kulene adskilt, hvilket øker levetiden og skaper en stillere gange. Kontaktvinkelen mellom skinnen og kulene er 45 grader, og den klarer belastninger i fire retninger.

Ball Chain_O-Arrangements.png  Ball Chain_X-Arrangements.png
O-konfigurasjon                                                     X-konfigurasjon



Vognene leveres som standard med endekappe av stål for å gjøre dem mer robuste og tillate høyere hastigheter. Vognene finnes også med integrert smørebeholder som ikke påvirker deres lengde, men vedlikeholdsintervallene blir lengre.

Ball Chain_Numbered.jpg

  1. Integrert smørepute (øvre)
  2. Endekappe
  3. Slitesterk endetetning med lav friksjon
  4. Integrert smørepute (nedre)
  5. Kulekjede
  6. Forsterkningsplate i rustfritt stål

I samarbeid med CeramicSpeed tilbyr vi en oppgradering av ditt system med keramiske kuler og/eller overflatebehandlingsløsninger. CeramicSpeed langtidsbelegningene gir ekstremt høy korrosjonsbestandighet og slitasje- og friksjonshemmende egenskaper. Keramiske kuler er ikke-etsende og lette, og gir høy holdbarhet. Kontakt oss for ytterligere informasjon.
